פטנט רשום 224407
* ניצב טלסקופי לחיזוק והתקנת דלתות בקירות גבס.
*התקנה קלה ומהירה
|

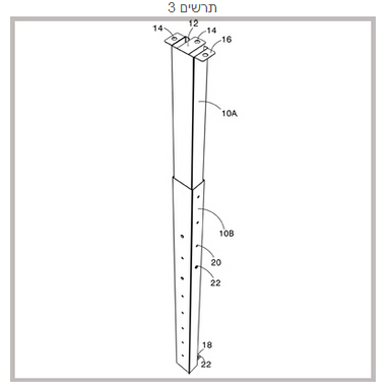

תרשים 3 מתאר סכימה איזומטרית של ניצב מתכוונן בזמן שהלשוניות מקופלות והוא מכוונן בגובה המתאים, ומקובע ברצפה.
באיור ניתן לראות את שתי הניצבים ,ניצב חיצוני (B10) בעל חרירים (20) ובחלקו התחתון לשונית חיבור לרצפה (18) אשר בה מחוברים ברגים(22) לרצפה וכן ניתן לראות כימחוברים ברגים נוספים (22) בחורים הצדדיים של
הפרופיל עבור קביעת הגובה, וכן ניצב פנימי (A10) אשר בחלקו העליון שלושה לשוניות, שתי לשוניות צדדיות (16) בעלות חורים (14) עבור הכנסת דיבלים או ברגים וכו` ולשונית מרכזית (12)אשר גם בה חור (14) עבור קיבוע הניצב לתקרה.
|

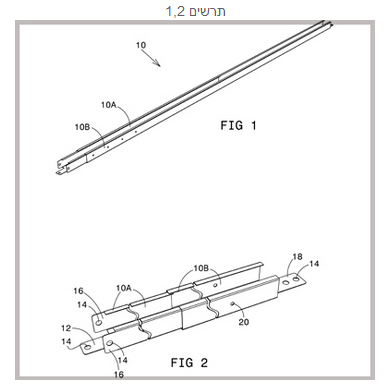

תרשים 1 מתאר סכימה איזומטרית של ניצב מתכוונן טלסקופי (10) באופן כללי.
באיור ניתן לראות את שתי הניצבים ,ניצב חיצוני (B10) בעל חרירים וניצב פנימי (A10).
תרשים 2 מתאר סכימה איזומטרית של ניצב מתכוונן באורך מקוצר המתאר את חלקי הניצב.
באיור ניתן לראות את שתי הניצבים ,ניצב חיצוני (B10) בעל חרירים (20) ובחלקו התחתון לשונית חיבור לרצפה (18) בעלת חורים (14) עבור הכנסת דיבלים או ברגים וכו`, וניצב פנימי (A10) אשר בחלקו העליון שלושה לשוניות,
שתי לשוניות צדדיות (16) בעלות חורים (14) עבור הכנסת דיבלים או ברגים וכו` ולשונית מרכזית (12)אשר גם בה חור (14) עבור קיבוע הניצב לתקרה.
|
|
|

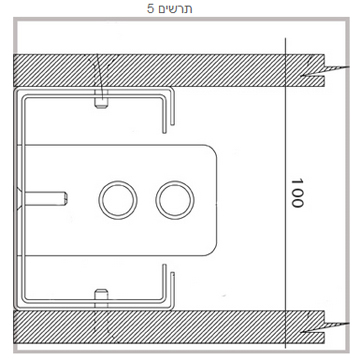

תרשים 5 מתאר סכימת חתך דו ממדית לרוחב הפרופיל המתאר את חיבור שתי הניצבים ואת לוחות הגבס.
באיור ניתן לראות כיצד לוחות הגבס (28) מחוברים לניצב החיצוני (B10) על ידי ניטים/ברגים (22), הניטים/ברגים מחברים גם כן את ניצב חיצוני (B10) עם הניצב הפנימי (A10), וכן ניתן לראות כי הלשונית (18) מקובעת לרצפה
גם כן על ידי הניטים/ברגים (22).
|

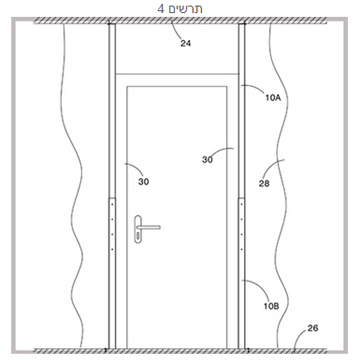

תרשים 4 מתאר סכימה דו ממדית המתארת הרכבת דלת על גבי ניצבים מתכווננים. באיור ניתן לראות כיצד משקופי הדלת (30) מתחברים לניצבים המתכווננים, ניתן לראות כי ניצב (A10) מחובר לתקרה (24), וכי ניצב (B10) מחובר לרצפה (26), במבט ניתן לראות את קירות הגבס, המגיעים עד למשקוף הדלת, ומתחברים לניצבים גם כן (באיור לוחות הגבס נראים כחתוכים על מנת לאפשר לראות את הניצבים).
|
|
|
לסיכום:
ניצב מתכוונן טלסקופי להתקנת דלת וחיזוק לקירות ותהליך יצורו והתקנתו המכיל יחידה טלסקופית בעלת 2 חלקים עיקריים המכילים תופסניות בשני הצדדים של הטלסקופ הניתנים להתקנה ועגינה פשוטה ולא מסובכת על ידי איש הגבס. שיטה לייצור הנ"ל.שיטה להתקנה הנ"ל.
תיאור מקוצר של ההמצאה הנוכחית תתואר בפירוט בתרשימים 1 עד 5. תרשימים אלה מיועדים להמחשה של מספר תצורות מועדפות של ההמצאה הנוכחית,ללא כוונה לצמצם את היקף תצורותיה.
|
הרקע להמצאה:
כיום כאשר יש דרישה לבצע ניצב מחוזק בסמוך למשקופי הדלתות בקירות גבס מבוצע היום עם פרופיל מרובע R.H.S. אשר מצריך עבודת מסגרות בשטח, כדי לחתוך את הפרופיל לגובה הרצוי ולבצע עגינה ברצפה ובתקרה, פעולה זו דורשת זמן רב ,ידע והיא יקרה ואינה זמינה בזמן אמת. מטרתה של ההמצאה הנוכחית היא לתת מענה לבעיות אשר צוינו לעיל
|
תיאור תמציתי של התרשימים:
תרשים 1 מתאר סכימה איזומטרית של ניצב מתכוונן טלסקופי באופן כללי .
תרשים 2 מתאר סכימה איזומטרית של ניצב מתכוונן באורך מקוצר המתאר את חלקי הניצב.
תרשים 3 מתאר סכימה איזומטרית של ניצב מתכוונן בזמן שהלשוניות מקופלות והוא מכוונן בגובה המתאים, ומקובע ברצפה.
תרשים 4 מתאר סכימה דו ממדית המתארת הרכבת דלת על גבי ניצבים מתכווננים.
תרשים 5 מתאר סכימת חתך דו ממדית לרוחב הפרופיל המתאר את חיבור שתי הניצבים ואת לוחות הגבס.
|
תמצית ההמצאה:
ההמצאה הנוכחית מתייחסת לניצב מתכוונן טלסקופי להתקנת דלת ותהליך יצורו והתקנתו.

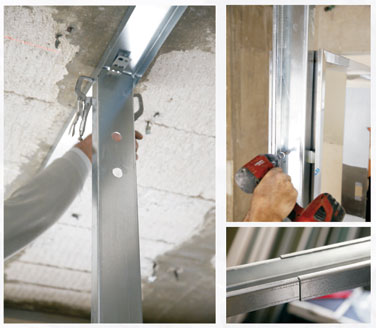

הניצב בנוי בצורה טלסקופית משני חלקי פח מתכתיים מכופפים לדוגמא פלדה, אשר בשתי קצותיו מחוברים תופסנים ב-°90 מעלות אשר מתחברים לרצפה ולתקרה, בשלב א` המשתמש תופס את התפס העוגן התחתון לרצפת המבנה, מושך את הטלסקופ כלפי מעלה ומחבר אותו לתקרה או לקונסטרוקציה עליונה ולאחר מכן הוא מחבר את שני חלקי הטלסקופ האחד לשני על ידי ברגים. לדוגמא בירגי "איסכורית"המאפשרים גם קידוח וגם הברגה והידוק בין שני החלקים ולאחר מכן מתקינים את המשקוף ואת קירות הגבס.
הניצב לא מצריך בעל מקצוע בתחום המסגרות ויכול להתבצע על ידי איש הגבס בעצמו.
הניצב הוא מודולארי ומוכן באופן מיידי להרכבה ויכול להיות במידות שונות כך שיתאים לכל סוגי קירות הגבס .
הניצב גם יכול לשמש לחיזוק קירות ולא רק לחיבור למשקופים ודלתות.
|
|
|
|
|
|
|
|
|
